5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine
  • 5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine
  • 5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine
  • 5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine
5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine

5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine

Place of Origin Suzhou, Jiangsu Province, China
Markenname Zero Dynamic
Zertifizierung ISO 9001
Model Number XH-5Q
Einzelheiten zum Produkt
Equipment Name:
5kg Hard Bearing Lower Belt Drive Rotor Balancing Machine
Equipment Model:
XH-5Q
Max workpiece mass (kg):
5
Max workpiece diameter (mm):
Ø220
Distance between two supports (mm):
15-400
Allowable shaft diameter of roller:
Ø5~ Ø25
Balancing speed (r/min):
800-4500
Motor power (kW):
0.2/0.3 AC Servo motor
Minimum attainable residual unbalance (g.mm/kg):
≤0.3
Unbalance reduction ratio URR:
≥95%
Measurement system:
XH-8900 computer measurement system
Equipment gross weight (kg):
280
Zahlungs- und Versandbedingungen
Minimum Order Quantity
Negotiable
Preis
Verhandlungsfähig
Packaging Details
Fumigated Wood Box
Delivery Time
20-30 working days after receiving advance payment
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
150 Sets/Month
Beschreibung des Produkts

5 kg Festlager-Unterbandantrieb-Rotor-Balance-Maschine (Modell: XH-5Q)



1Beschreibung der Ausrüstung

Die 5 kg starke, unteren Gurtantriebs-Rotor-Balance-Maschine von Zero Dynamic (Modell: XH-5Q)ist weit verbreitet für die Ausgleichskorrektur verschiedener rotierender Werkstücke wie kleine und mittlere Motorrotoren, Drehräder, Kurbelwellen, Trommeln und Wellenprodukte.Es wird von einem Schleifgurt von unten angetrieben, die die Gleichgewichtsqualität und Genauigkeit der Werkstücke gewährleistet.



2- technische Parameter:
Seriennummer Einzelheiten Parameterbereich
1 Modell der Ausrüstung XH-5Q
2 Maximalmasse des Werkstücks (kg) 5
3 Maximaler Werkstückdurchmesser (mm) Ø220
4 Zulässiger Durchmesser des Werkstücksjournals (mm) Ø5 ~ Ø25
5 Ausdehnbares Werkstück-Journal-Durchmesserbereich Ø15~ Ø40
6 Abstand zwischen zwei Stützen (mm) 15 bis 400
7 Maximaler Abstand zwischen der Mittellinie der Stützbefestigungen (mm) 400
8 Mindestabstand zwischen der Mittellinie der Stützbefestigungen (mm) 15
9 Mindestabstand zwischen der Mittellinie der Stützflächen, wenn sich die Antriebseinrichtung zwischen den Flächen befindet (mm) 40
10 Ausgleichsgeschwindigkeit (r/min), wenn der Gurtantriebsdurchmesser 30 mm beträgt 800 bis 4500
11 Antriebsmotorleistung (kW) Wechselstromservomotor 0,2/0.3
12 Mindest erreichbares Restungleichgewicht (g.mm/kg) ≤ 03
13 Verringerung der Ungleichgewichtsquote URR ≥ 95%
14 Messsystem XH-8900 Computermesssystem
15 Maschinenbettlänge (mm) 450
16 Bruttogewicht der Ausrüstung (kg) 280

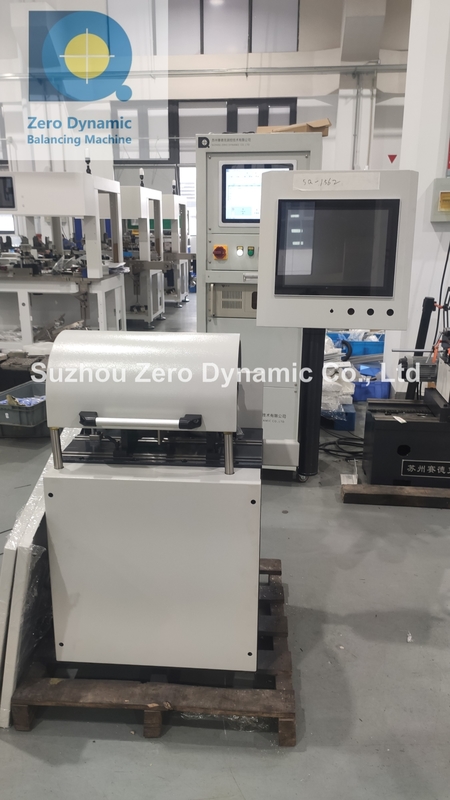

3Ausrüstung Foto:

5 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine 05 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine 15 kg Hartlager-Unterbandantrieb Rotor-Balance-Maschine 2



4Hauptmerkmale:
4.1 Die Ausrüstung verfügt über ein fortschrittliches elektrisches Messsystem mit unterschiedlichen Messmethoden, das sowohl dynamisches als auch statisches Ausbalancieren durchführen kann und bis zu 10 Arten von Stützmethoden bietet.
4.2 Die Methoden zum Hinzufügen oder Entfernen von Material sowie die Vorwärts- und Rückwärtsdrehung können flexibel angepasst werden.
4.3 Die Ausrüstung verwendet eine Kombination mehrerer Kalibrierkoeffizienten, um die Empfindlichkeit des Systems automatisch ohne Sprünge während des Gangwechsels einzustellen.
4.4 Mit der doppelten Filterung von Software und Hardware und der Hochgeschwindigkeitsdatenkompression verfügt das Gerät über eine hohe Messgeschwindigkeit und -genauigkeit.
4.5 Das Radardiagramm auf dem Gleichgewichtsbild zeigt den Ungleichgewichtswert und den Winkel an.
4.6 Die Empfindlichkeit wird automatisch entsprechend der Signalstärke eingestellt, wobei die maximale Anzeigeempfindlichkeit des Messsystems 1 g.mm pro Ebene beträgt.
4.7Die Messung kann nach Erreichen des erforderlichen Drehgeschwindigkeitsbereichs automatisch gestartet werden.
4.8Nach der Voreinstellung der Probenahmezeit ändert sich das Ende der Probenahme automatisch auf Rot und der Ungleichgewichtswert wird gesperrt und zeigt das Messresultat als OK oder NG an.

Umbauten:

Maschine zum Ausbalancieren von Weichlagern,

Ausgleichsmaschine für die Antriebswelle,

Ausgleichsmaschine für harte Lager
