Zwei-Stationen-Hochgeschwindigkeits-Bläser-Impeller-Automatische Fräskorrektur-Balancierer-Maschine
1Beschreibung der Ausrüstung
Zero Dynamic®s Zwei-Stationen-Hochgeschwindigkeits-Bläser-Impeller Automatische Fräskorrektur-Balance-Maschineist eine zweistationige vertikale einflächige automatische Ausgleichsmaschine, die für den Hochgeschwindigkeitsventilator des Kunden angepasst wurde und die Funktionen der automatischen Inspektion integriert,Automatische Handhabung und automatische FräskorrekturDie Ausrüstung kann automatisch alle Ausgleichsarbeiten abschließen, von der Ausgleichsmessung, der Winkelpositionierung, dem Drehen und Tragen, der Bohrungs- und Abwiegungskorrektur und dem erneuten Testen,Staubsaugen und andere AusgleichsarbeitenDie Ausrüstung kann allein betrieben oder an die Produktionslinie angeschlossen werden, um eine automatisierte Produktionslinie zu realisieren.Ausgabe und Anzeige der durch den gesamten Prozess erzeugten DatenDiese Ausrüstung hat die Vorteile einer kurzen Zykluszeit und einer hohen Effizienz.
Der Hardware-Teil vonZero Dynamic®s Zwei-Stationen-Hochgeschwindigkeits-Bläser-Impeller Automatische Fräskorrektur-Balance-Maschineumfasst hauptsächlich Stahlrahmenstruktur, pneumatische Ausdehnung und Straffung des Werkstücks, dynamische Ausgleichsprüfbank (für Produkte mit unterschiedlichen Bohrungen,es ist notwendig, das entsprechende pneumatische Werkstück zu wechseln), Trägermechanismus mit Drehfunktion (es ist nicht erforderlich, das Werkstück bei der Ausgleichsmessung und Korrektur der Ausrüstung umzudrehen), automatischer Abgewichtungskopf,und der StaubsaugerDie Ausrüstung kann das Werkstück direkt nach dem vom Messsystem angezeigten Ungleichgewichtswert und Winkel lokalisieren, mahlen und abwiegen.Die Maschine kann für die automatische Positionierung verwendet werden, Fräsen und Abwägen direkt nach dem vom Messsystem angezeigten Ungleichgewichtswert und Winkel.Die gesamte Maschine ist während des Arbeitsprozesses durch Schutzdeckel und Tür geschützt- eine vernünftige Struktur der Anlagen, eine hohe Auslastung der Maschine.
2- technische Parameter:
| Seriennummer. |
Einzelheiten |
Parameterbereich |
| 1 |
Ausrüstungsmodell |
XH-2601A |
| 2 |
Massenbereich des Werkstücks (kg) |
0.2-2 |
| 3 |
Außendurchmesser des Werkstücks |
Φ30 bis 120 |
| 4 |
Höchsthöhe des Werkstücks (H) (mm) |
≤ 60 |
| 5 |
Bereich des Abgewichtungsspanndurchmessers |
Φ30 bis 120 |
| 6 |
Maximaler Werkstückdurchmesser der Waage (mm) (nur Messung, keine Waage-Korrektur) |
≤ 200 |
| 7 |
Methode zur Bilanzierungskorrektur |
mit einer Leistung von mehr als 300 W |
| 8 |
Ausgleichsgeschwindigkeitsbereich ((rpm)) |
2000 bis 2000 |
| 9 |
Zeit (n) der Messung der Waage |
10 bis 15 |
| 10 |
Ausgleichsmotorleistung (KW) |
0.4 (Servomotor) |
| 11 |
Maximale Messgenauigkeit (g.mm) |
≤ 02 |
| 12 |
Leistung des Fräskorrekturmotors (KW) |
1.1 |
| 13 |
Verringerung der Ungleichgewichte (%) |
90 |
| 14 |
Mindest erreichbares Restungleichgewicht (g.mm/kg) |
≤ 01 |
| 15 |
Gesamtleistung der Maschine (KW) |
4 |
| 16 |
Arbeitsluftdruck (MPa) |
0.4-0.6 |
| 17 |
Durchschnittlicher Gasverbrauch (L/min) |
5 |
| 18 |
Betriebsspannung (V) |
AC 220 |
| 19 |
Schutz |
Schutz der Phasenfolge, Schutz vor Überlastung, Überwachung des Luftdrucks |
| 20 |
Sicherheitsschutz |
Schutztür + Sicherheitsgitter |
| 21 |
Ausrüstungsgröße ((mm) |
800*1300*1700 |

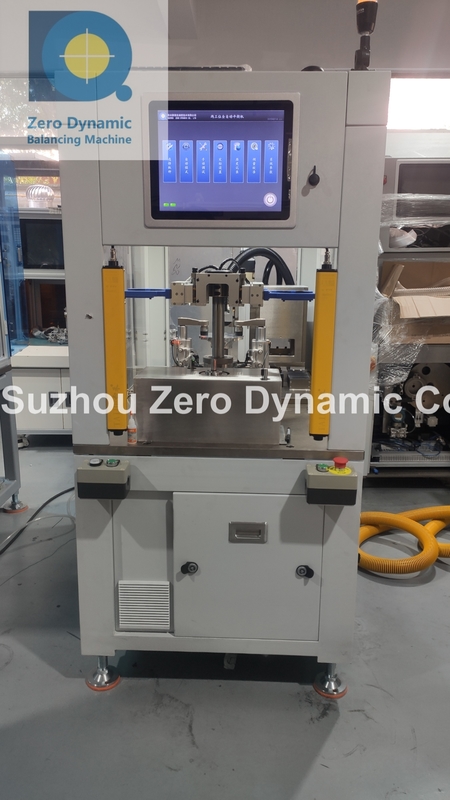

3Ausrüstung Foto:
4Hauptmerkmale:
4.1 Die Ausrüstung verfügt über eine innere Steigspindel, die die Vorteile einer hohen Messgenauigkeit und einer guten Wiederholgenauigkeit aufweist.
4.2 Die Ausrüstung verfügt über einen hochempfindlichen Vibrationssensor mit guter Linearität, Langlebigkeit und Zuverlässigkeit.
4.3 Der Handhabungsmechanismus der Ausrüstung kann entsprechend den Anforderungen der Produkte so eingestellt werden, dass er sich dreht oder nicht dreht, um den dynamischen Ausgleichsansprüchen verschiedener Produkte gerecht zu werden.
4.4 Die Ausrüstung ist mit einer Vielzahl von Balancekorrekturverfahren kompatibel, einschließlich vertikaler Bohrungen, horizontaler Bohrungen und horizontaler Fräsen.
4.5 Die von Zero Dynamic selbst entwickelte dynamische Ausgleichssoftware integriert Messung, Steuerung, Bedienung, Kommunikation und Speicherung und verfügt über die Funktionen der automatischen Datenspeicherung.automatisches Hochladen in das MES-System und Drucken.
4.6 Die dynamische Ausgleichssoftware verfügt über eine zweikanale FFT-Spektrenanalyse und Vibrationsmessfunktion mit qualifizierter Beurteilungsfunktion.
4.7 Die dynamische Ausgleichssoftware hat die Funktion der Massenverteilung, die das Ungleichgewicht im verbotenen Korrekturbereich des Rotors in den zulässigen Korrekturbereich zerlegt.Auf diese Weise wird eine Beschädigung des Werkstücks vermieden.
5Über Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd. ist ein führender chinesischer Hersteller, der sich seit 2003 mit vollautomatischer Ausgleichsgeräte und zugehöriger Vibrationsmessung beschäftigt.
In den letzten 20 Jahren hat Zero Dynamic mehr als 100 Arten von Geräten entwickelt.Vibrometer und Prüfmaschine für die Prüfung der Motorleistung. Hohe Drehgeschwindigkeit und hohe Präzision sind die Hauptmerkmale unserer Produkte. Wir haben 3000+ Kunden in China und im Ausland bedient, darunter viele weltberühmte Unternehmen wie LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy. Das ist nicht meine Idee.
Jetzt (2024) hat Zero Dynamic eine Fabrik von 10.000 qm und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von mehr als 30 Ingenieuren und mehr als 20 Debugger und After-Sales-Teams.
Als wichtiger Teilnehmer der chinesischen dynamischen Ausgleichsindustrie verstärkt Zero Dynamic die Entwicklung neuer Produkte.und entwickelt sich aktiv in die neue Energieindustrie sowie in die Luft- und Raumfahrt sowie in andere Bereiche der dynamischen Hochgeschwindigkeitsbalancierung und der intelligenten Fertigung, mit dem Ziel, den Kunden eine zuverlässige und vielfältige Auswahl an Produkten zu bieten.
6Warum wählen Sie die Zero Dynamic Balancing Machine?
6.1Hochgeschwindigkeit und hohe Präzision.Zero Dynamic ist gut in der Entwicklung und Herstellung aller Arten von Ausgleichsmaschinen, insbesondereSchnell- und hochgenaue Weichlager-Balancierer und automatische Balancierer. 20+ Jahre Erfahrung in der Branche und 3000+ Erfahrung im Kundenservice machen Zero Dynamic zu den besten neuen Produktentwicklern.
6.2Niedrige Ausfallrate der Geräte.Ausrüstungsteile übernehmen bekannte Marken: Mitsubishi, Schneider, SMC, Keyence usw. Schlüsselteile sind patentiert, haben einen hohen Sicherheitsschutzniveau, eine stabile Ausgleichsleistung, eine Lebensdauer von mehr als 10 Jahren.
6.3Genügend Vorräte.Zero Dynamic verfügt über eine Fabrik von 10.000 m2 und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von 30+ Ingenieuren, 20+ Debugging und After-Sales-Team.für die meisten gängigen Modelle von AusgleichsmaschinenNach Bestätigung der Bestellung können die vorhandenen Ausgleichsmaschinen in 1-2 Wochen in Betrieb genommen und ausgeliefert werden.
6.4Perfekter Kundenservice.Zero Dynamic hat ein Kundendienst-Team von über 20 Mitarbeitern, die unseren Kunden von ganzem Herzen dienen.Wir bieten technische Beratung an.. Innerhalb der GarantiezeitUnser Service-Team wird innerhalb von 4 Stunden nach Erhalt des Fehlerberichts des Kunden telefonisch antworten und innerhalb von 24 Stunden (innerhalb der Stadt) oder 72 Stunden (in anderen Städten oder Provinzen) an der Maschine ankommenWenn der Fehler nicht behoben werden kann, dürfen unsere Servicemitarbeiter erst nach Genehmigung des Kunden den Standort verlassen.
