Hochgeschwindigkeitsrotorhalbautomatische Endbohrmaschine
1Beschreibung der Ausrüstung
Zero Dynamic's Hochgeschwindigkeits-Rotor-Halbautomatische Bohrmaschineist eine mechatronische Vorrichtung, die hauptsächlich zur Messung des Gleichgewichts und zur automatischen Korrektur von Rotoren für neue Energiemotoren verwendet wird.Das Gerät hat eine weiche Lagerstruktur mit hoher Messgenauigkeit und guter WiederholgenauigkeitDie Ausrüstung ist mit einem Abwiegungsmechanismus ausgestattet.und die Bohrtiefe und die Anzahl der Löcher kann manuell gesteuert werden.
Der VorteilZero Dynamic's Hochgeschwindigkeits-Rotor-Halbautomatische Bohrmaschinegegenüber herkömmlichen Ausgleichsmaschinen besteht die Notwendigkeit, den Rotor während des Abgewichtungsprozesses nicht zu entfernen, wodurch der bei wiederholtem Be- und Entladen entstehende Fehler erheblich reduziert werden kann,und die Gurtantriebsstruktur hat eine höhere MessgenauigkeitWenn das Werkstück das Gleichgewicht korrigieren muss, klemmt der Klemmzylinder den Rotor, der Abgewichtungskomponente arbeitet,und dreht manuell den Griff nach vorne, um den Rotor abzuheben, um das Ungleichgewicht zu korrigierenDer Rotor-Abgewichtungsradius kann entsprechend dem Werkstück eingestellt werden.und kann eine hochaufgenaue Messung realisierenDie Ausrüstung verwendet PLC als Hauptsteuerung und Touchscreen als Interaktionsinstrument zwischen Mensch und Maschine für die Parameterstellung und den Betrieb der Maschine.die den Betrieb einfach und leicht zu erlernen macht.
2- technische Parameter:
| Seriennummer. |
Einzelheiten |
Parameterbereich |
| 1 |
Ausrüstungsmodell |
XH-8615SA |
| 2 |
Massenbereich des Rotors (Kg) |
5 bis 100 |
| 3 |
Maximale Messgenauigkeit (g.mm/Kg) |
≤ 02 |
| 4 |
Höchstzulässiger Rotordurchmesser (mm) |
Φ1000 (maximaler Durchmesser an der Umlaufstelle 300) |
| 5 |
Ausgeglichene Drehzahl des Rotors (rpm) |
800 bis 2500 |
| 6 |
Umfang der Rotorspannweite (mm) |
200 bis 1260 |
| 7 |
Abmessung der Basis (mm)/Material |
1500L*550D*185H/Guss |
| 8 |
Spannungsmethode |
Zylinderspannung |
| 9 |
Antriebsmethode |
Gürtelantrieb/Motor mit Selbstantrieb |
| 10 |
Antriebsmotorleistung |
3.7 kW Servomotor (max. 6000 Rpm) |
| 11 |
Nachweis eines Ungleichgewichtswinkels |
Beschleunigungssensor *2 |
| 12 |
Nachweis eines Ungleichgewichtswinkels |
Hochfrequenzlasersensor |
| 13 |
Stromversorgung |
380 dreiphasig/50 ((V AC/Hz) |
| 14 |
Dynamische Gleichgewichtsfunktion |
Ein-/Doppel-Ebene-Korrektur |
| 15 |
Funktion der Spektralanalyse |
Doppelkanaler FFT |
| 16 |
Betriebsschnittstelle |
Vereinfachtes Chinesisch |
| 17 |
Messsystem |
XH-8600 |
| 18 |
Außenmaß der Ausrüstung |
1500*690*1130 mm
|

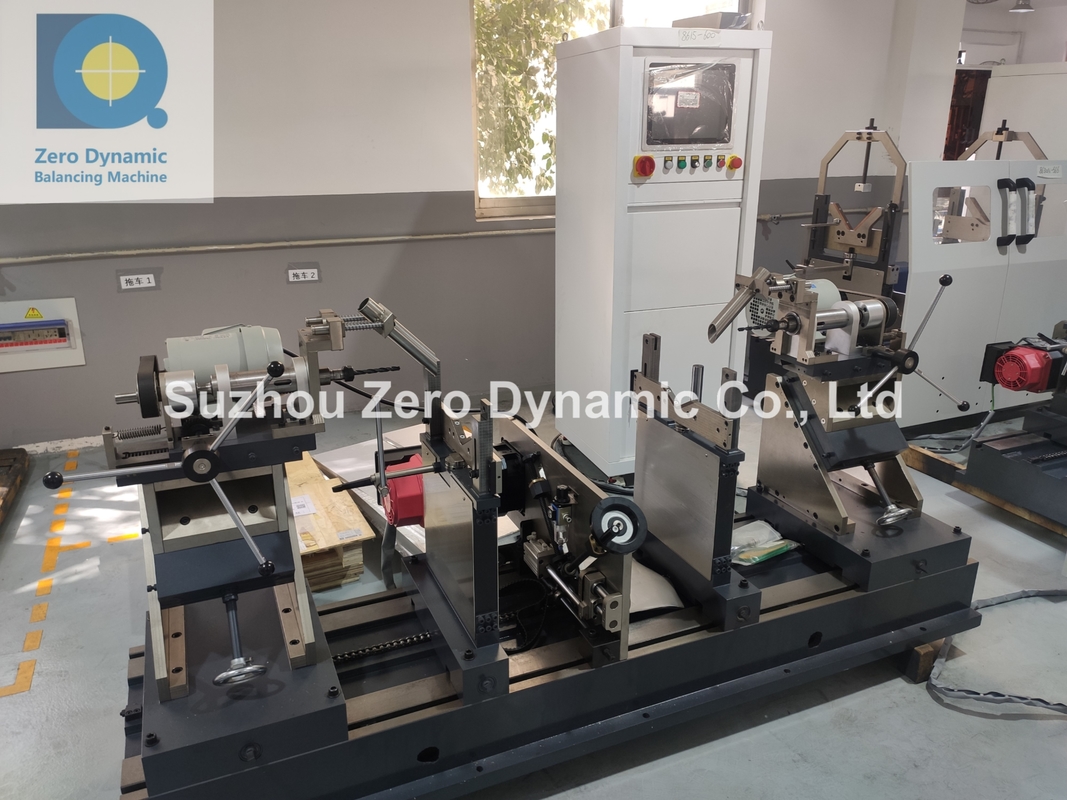

3Ausrüstung Foto:
4Hauptmerkmale:
4.1 Es verwendet Gürtelantrieb und Servomotorantrieb und gewährleistet die Qualität und Präzision des Werkstücks, das leicht geladen und entladen, schnell gestartet und eine hohe Arbeitsleistung aufweist.
4.2 Modularisierte Konstruktion mit guter Erweiterbarkeit, Erweiterung der Funktionen nach Kundenwünschen, wie automatisches/manuelles Scannen von Codes, automatisches Laden und Entladen,Verknüpfung der Montagelinie usw..
4.3 Hochempfindlicher Sensor mit guter Linearität.
4.4 weiche Lagerstruktur, hohe Messgenauigkeit und gute Wiederholgenauigkeit
4.5 Eigenentwickeltes elektrisches Messsystem, freundliche Mensch-Maschine-Interaktionsoberfläche, einfach zu bedienen.
4.6 Die manuelle Steuerung der Bohrtiefe und der Anzahl der Löcher ist im Vergleich zur automatischen Ausgleichsmaschine breiter und kostengünstiger.
5Über Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd. ist ein führender chinesischer Hersteller, der sich seit 2003 mit vollautomatischer Ausgleichsgeräte und zugehöriger Vibrationsmessung beschäftigt.
In den letzten 20 Jahren hat Zero Dynamic mehr als 100 Arten von Geräten entwickelt.Vibrometer und Prüfmaschine für die Prüfung der Motorleistung. Hohe Drehgeschwindigkeit und hohe Präzision sind die Hauptmerkmale unserer Produkte. Wir haben 3000+ Kunden in China und im Ausland bedient, darunter viele weltberühmte Unternehmen wie LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy. Das ist nicht meine Idee.
Jetzt (2024) hat Zero Dynamic eine Fabrik von 10.000 qm und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von mehr als 30 Ingenieuren und mehr als 20 Debugger und After-Sales-Teams.
Als wichtiger Teilnehmer der chinesischen dynamischen Ausgleichsindustrie verstärkt Zero Dynamic die Entwicklung neuer Produkte.und entwickelt sich aktiv in die neue Energieindustrie sowie in die Luft- und Raumfahrt sowie in andere Bereiche der dynamischen Hochgeschwindigkeitsbalancierung und der intelligenten Fertigung, mit dem Ziel, den Kunden eine zuverlässige und vielfältige Auswahl an Produkten zu bieten.
6Warum wählen Sie die Zero Dynamic Balancing Machine?
6.1Hochgeschwindigkeit und hohe Präzision.Zero Dynamic ist gut in der Entwicklung und Herstellung aller Arten von Ausgleichsmaschinen, insbesondereSchnell- und hochgenaue Weichlager-Balancierer und automatische Balancierer. 20+ Jahre Erfahrung in der Branche und 3000+ Erfahrung im Kundenservice machen Zero Dynamic zu den besten neuen Produktentwicklern.
6.2Niedrige Ausfallrate der Geräte.Ausrüstungsteile übernehmen bekannte Marken: Mitsubishi, Schneider, SMC, Keyence usw. Schlüsselteile sind patentiert, haben einen hohen Sicherheitsschutzniveau, eine stabile Ausgleichsleistung, eine Lebensdauer von mehr als 10 Jahren.
6.3Genügend Vorräte.Zero Dynamic verfügt über eine Fabrik von 10.000 m2 und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von 30+ Ingenieuren, 20+ Debugging und After-Sales-Team.für die meisten gängigen Modelle von AusgleichsmaschinenNach Bestätigung der Bestellung können die vorhandenen Ausgleichsmaschinen in 1-2 Wochen in Betrieb genommen und ausgeliefert werden.
6.4Perfekter Kundenservice.Zero Dynamic hat ein Kundendienst-Team von über 20 Mitarbeitern, die unseren Kunden von ganzem Herzen dienen.Wir bieten technische Beratung an.. Innerhalb der GarantiezeitUnser Service-Team wird innerhalb von 4 Stunden nach Erhalt des Fehlerberichts des Kunden telefonisch antworten und innerhalb von 24 Stunden (innerhalb der Stadt) oder 72 Stunden (in anderen Städten oder Provinzen) an der Maschine ankommenWenn der Fehler nicht behoben werden kann, dürfen unsere Servicemitarbeiter erst nach Genehmigung des Kunden den Standort verlassen.
