1Beschreibung der Ausrüstung
Null-Dynamic-Soft-Bearing-Hochgeschwindigkeits-mechanische Spindel, elektrische Spindel-Balance-Maschineist hauptsächlich für die Messung der dynamischen Balance mechanischer Spindel, elektrischer Spindel, Spindelmotor, Servomotor, EV-Motorrotor und anderer schneller rotierender Werkstücke anwendbar.
Null-Dynamic-Soft-Bearing-Hochgeschwindigkeits-mechanische Spindel, elektrische Spindel-Balance-MaschineKompatibel mit den dynamischen Ausgleichsnormen für magnetische und nichtmagnetische Rotoren zwischen 10-30 kg, maximal 1200 mm Durchmesser, Rotorspannweite 220-1260.Die Ausrüstung verfügt über weiche Stützpfeiler und hochpräzise Beschleunigungssensoren, die eine hohe Messgenauigkeit und eine gute Wiederholgenauigkeit ermöglichen. The excellent hardware configuration with customized high-precision data acquisition card and Zero Dynamic's self-developed dynamic balancing software enables the equipment accuracy to meet the highest ISO1940 standard G0.4, die die Anforderungen an die dynamische Ausbalancierung der meisten Produkte erfüllt.Die Ausrüstung verfügt auch über erweiterte Funktionen wie Spektralanalyse., Vibrometer, ISO1940 Rechnerfunktion.
2- technische Parameter:
| Seriennummer. |
Einzelheiten |
Parameterbereich |
| 1 |
Modell |
XH-8630 |
| 2 |
Masse des Rotors |
10 ‰ 300 kg |
| 3 |
Maximale Messgenauigkeit |
0.5 (niedrige Drehzahl) /0.05 (hohe Drehzahl) |
| 4 |
Höchstdurchmesser des Rotors |
Φ400 (Durchmesser bei Schleife ist Φ400) mm |
| 5 |
Maximaler Durchmesser der Tragspindel |
Φ260 mm |
| 6 |
Ausgeglichene Drehzahl für Spindel |
Die Drehgeschwindigkeit des automatisch rotierenden Spindels beträgt 100,000. |
| 7 |
Ausgeglichene Drehzahl des Rotors |
800 bis 8000 Rpm |
| 8 |
Umfang der Rotorspannweite |
220 ̊1260 mm |
| 9 |
Abmessungen/Material für den Untergrund |
1500L*580D*320H mm Gusseisen |
| 10 |
Antriebsmethode |
Antriebsstrang/Automotor-Automatikdrehung |
| 11 |
Motorleistung |
5.5Kw (maximal 12000 Rpm, Frequenzumrichter 11KW) |
| 12 |
Spannungsmethode |
Pneumatisch |
| 13 |
Feststellung eines Ungleichgewichts |
Beschleunigungssensor *2 |
| 14 |
Nachweis eines Ungleichgewichtswinkels |
Hochfrequenzlasersensor |
| 15 |
Stromversorgung |
380 Dreiphasen/50V Wechselstrom/Hz |
| 16 |
Dynamische Gleichgewichtsfunktion |
Ein-/Doppel-Ebene-Dynamikgleichgewicht |
| 17 |
Funktion der Spektralanalyse |
Doppelkanaler FFT |
| 18 |
Funktion des Vibrometers |
Doppelkanaler FFT |
| 19 |
Betriebsschnittstelle |
Vereinfachtes Chinesisch |
| 20 |
Messsystem |
XH8600 |
| 21 |
Sicherheitsschutz |
Typ Halbkappe |
| 22 |
Gesamtgewicht |
Ungefähr 2000 kg |
| 23 |
Außendimension |
1500*830*1500 mm |

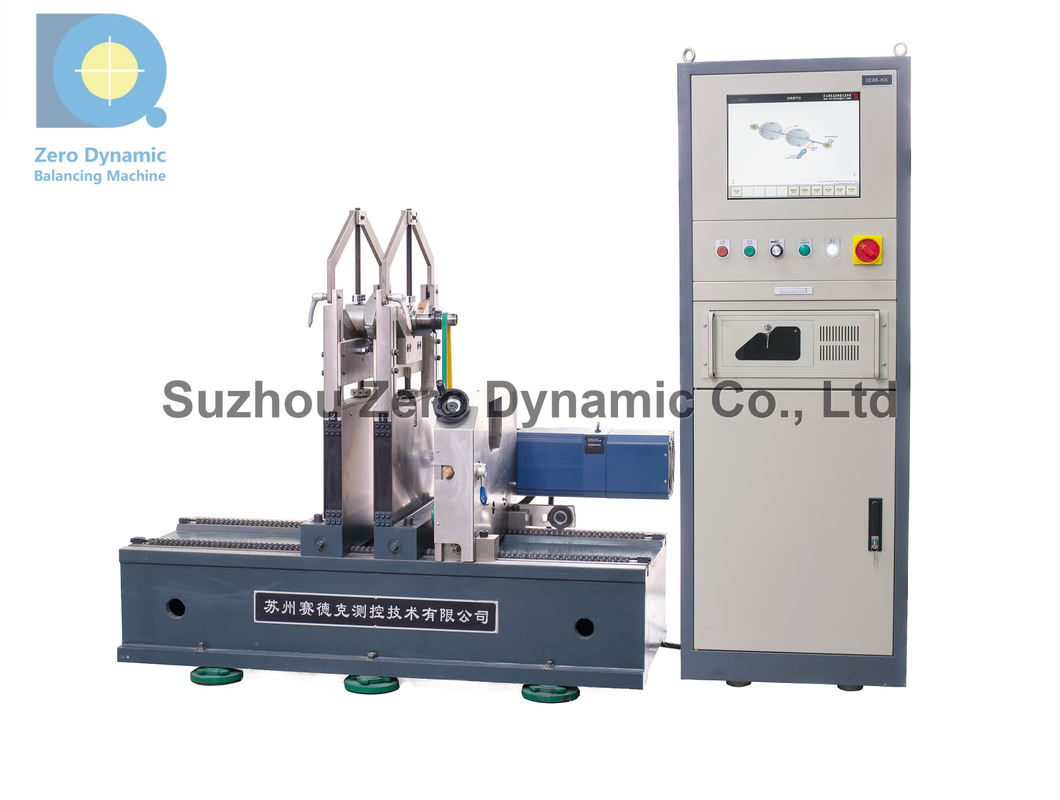

3Ausrüstung Foto:
4Hauptmerkmale:
4.1 Die Ausrüstung dient hauptsächlich der dynamischen Gleichgewichtskorrektur von Werkzeugmaschinenspindeln, elektrischen Spindeln, Rotoren, Motoren und anderen Hochgeschwindigkeitsteilen.
4.2 Es verfügt über einen Servomotorantrieb mit hoher Geschwindigkeit und Stabilität und ist außerdem mit einer Halbkappe oder einer vollständig geschlossenen Schutzkappe ausgestattet.
4.3 Hochempfindlicher Sensor mit hochpräzisen Datenerfassungssystem, maximale Genauigkeit, die der Balance-Klasse G0 entspricht.4.
4.4 Es verfügt über eine leistungsstarke multifunktionale Software und kann das dynamische Gleichgewicht von Einzel- und Doppel-Ebene messen.
4.5 Es hat die Funktionen der Vibrationsspektralanalyse, der Standardberechnung nach IS01940, der unabhängigen Erfassung von Vibrationswerten, der Rückverfolgbarkeit der Messdaten, des Druckens und der Speicherung der Messergebnisse.
4.6 Es verwendet Labview als Signalverarbeitungssystem.
4.7 Es hält stets das technische Niveau an der Spitze und ist der inländische Pionier auf dem Gebiet der Hochgeschwindigkeits-Dynamischen Balanceprüfungen für Werkzeugmaschinenspindeln.Es kann mit der gleichen Ausrüstung von Taiwan G-tech verglichen werden..
5Über Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd. ist ein führender chinesischer Hersteller, der sich seit 2003 mit vollautomatischer Ausgleichsgeräte und zugehöriger Vibrationsmessung beschäftigt.
In den letzten 20 Jahren hat Zero Dynamic mehr als 100 Arten von Geräten entwickelt.Vibrometer und Prüfmaschine für die Prüfung der Motorleistung. Hohe Drehgeschwindigkeit und hohe Präzision sind die Hauptmerkmale unserer Produkte. Wir haben 3000+ Kunden in China und im Ausland bedient, darunter viele weltberühmte Unternehmen wie LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy. Das ist nicht meine Idee.
Jetzt (2024) hat Zero Dynamic eine Fabrik von 10.000 qm und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von mehr als 30 Ingenieuren und mehr als 20 Debugger und After-Sales-Teams.
Als wichtiger Teilnehmer der chinesischen dynamischen Ausgleichsindustrie verstärkt Zero Dynamic die Entwicklung neuer Produkte.und entwickelt sich aktiv in die neue Energieindustrie sowie in die Luft- und Raumfahrt sowie in andere Bereiche der dynamischen Hochgeschwindigkeitsbalancierung und der intelligenten Fertigung, mit dem Ziel, den Kunden eine zuverlässige und vielfältige Auswahl an Produkten zu bieten.
6Warum wählen Sie die Zero Dynamic Balancing Machine?
6.1Hochgeschwindigkeit und hohe Präzision.Zero Dynamic ist gut in der Entwicklung und Herstellung aller Arten von Ausgleichsmaschinen, insbesondereSchnell- und hochgenaue Weichlager-Balancierer und automatische Balancierer. 20+ Jahre Erfahrung in der Branche und 3000+ Erfahrung im Kundenservice machen Zero Dynamic zu den besten neuen Produktentwicklern.
6.2Niedrige Ausfallrate der Geräte.Ausrüstungsteile übernehmen bekannte Marken: Mitsubishi, Schneider, SMC, Keyence usw. Schlüsselteile sind patentiert, haben einen hohen Sicherheitsschutzniveau, eine stabile Ausgleichsleistung, eine Lebensdauer von mehr als 10 Jahren.
6.3Genügend Vorräte.Zero Dynamic verfügt über eine Fabrik von 10.000 m2 und mehr als 120 Mitarbeiter, darunter ein professionelles F&E-Team von 30+ Ingenieuren, 20+ Debugging und After-Sales-Team.für die meisten gängigen Modelle von AusgleichsmaschinenNach Bestätigung der Bestellung können die vorhandenen Ausgleichsmaschinen in 1-2 Wochen in Betrieb genommen und ausgeliefert werden.
6.4Perfekter Kundenservice.Zero Dynamic hat ein Kundendienst-Team von über 20 Mitarbeitern, die unseren Kunden von ganzem Herzen dienen.Wir bieten technische Beratung an.. Innerhalb der GarantiezeitUnser Service-Team wird innerhalb von 4 Stunden nach Erhalt des Fehlerberichts des Kunden telefonisch antworten und innerhalb von 24 Stunden (innerhalb der Stadt) oder 72 Stunden (in anderen Städten oder Provinzen) an der Maschine ankommenWenn der Fehler nicht behoben werden kann, dürfen unsere Servicemitarbeiter erst nach Genehmigung des Kunden den Standort verlassen.
